CNC 5- Achs Bearbeitung von Gewehrschäften
Die Programmierung von Gewehrschäften wird nach Kundenanforderung mit der CAD/CAM Software Topsolid CAM umgesetzt.
Vorderschaft, Hinterschaft oder Ganzschaft werden hierbei in jeweils 2 Aufspannungen auf einer 5-Achs CNC Anlage mit zusätzlichem Teilapparat als 6te Achse gefertigt.
Realisiert wurden Büchsen- und Flintenschäfte der Hersteller Blaser, J.P. Sauer&Sohn, Mauser und Rigby.

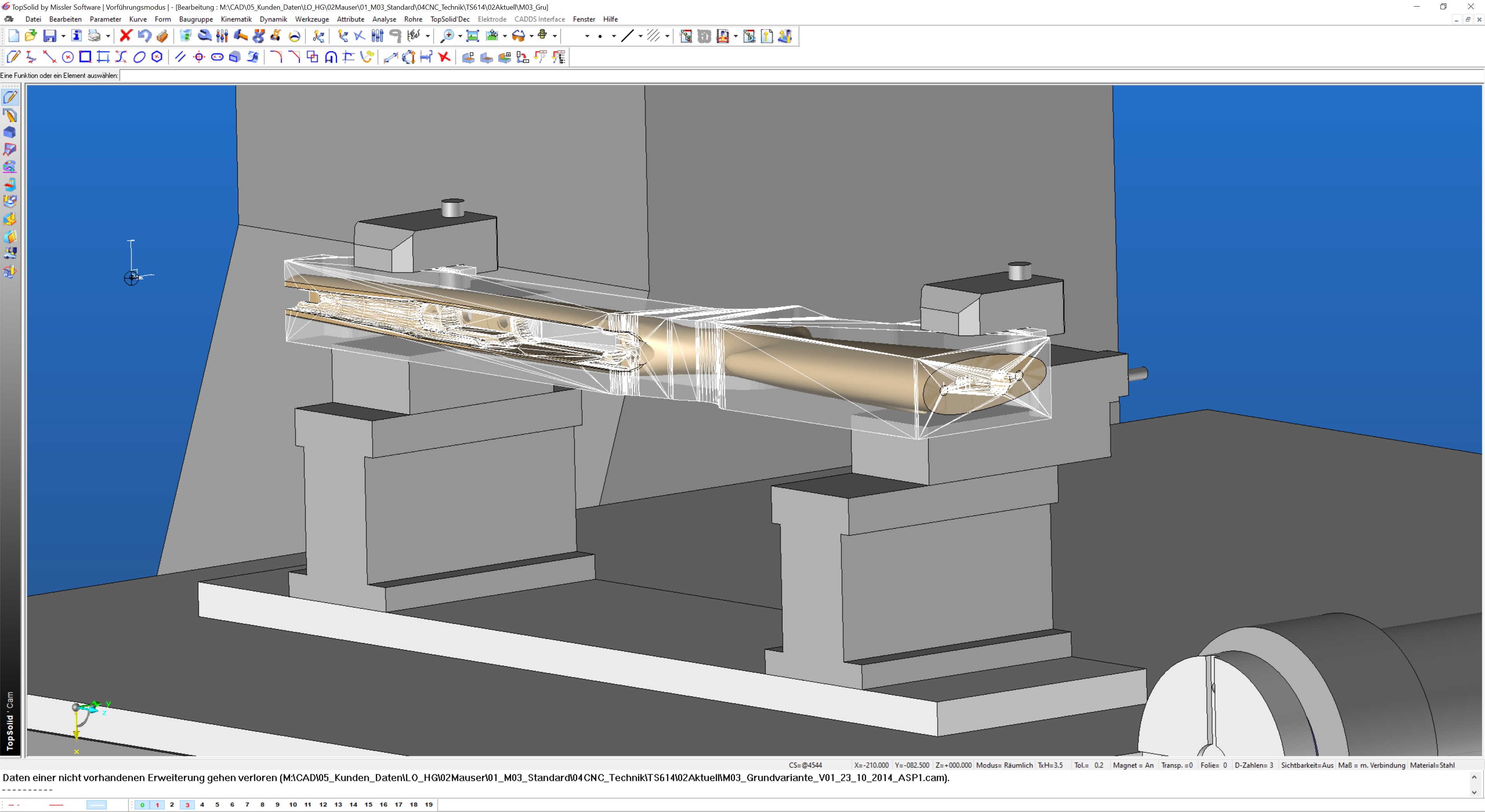

Mauser M03 Holzschaft 1 Aufspannung im Werkstückhalter. In dieser Aufspannung werden Schlosskasten, Laufkontur, die Fläche für die Schaftkappe, Schaftloch-/Schaftkappenbohrungen und die Schaftnase gefräst/gebohrt.
In dieser Aufspannung werden Schlosskasten, Laufkontur, die Fläche für die Schaftkappe, Schaftloch-/Schaftkappenbohrungen und die Schaftnase gefräst/gebohrt.

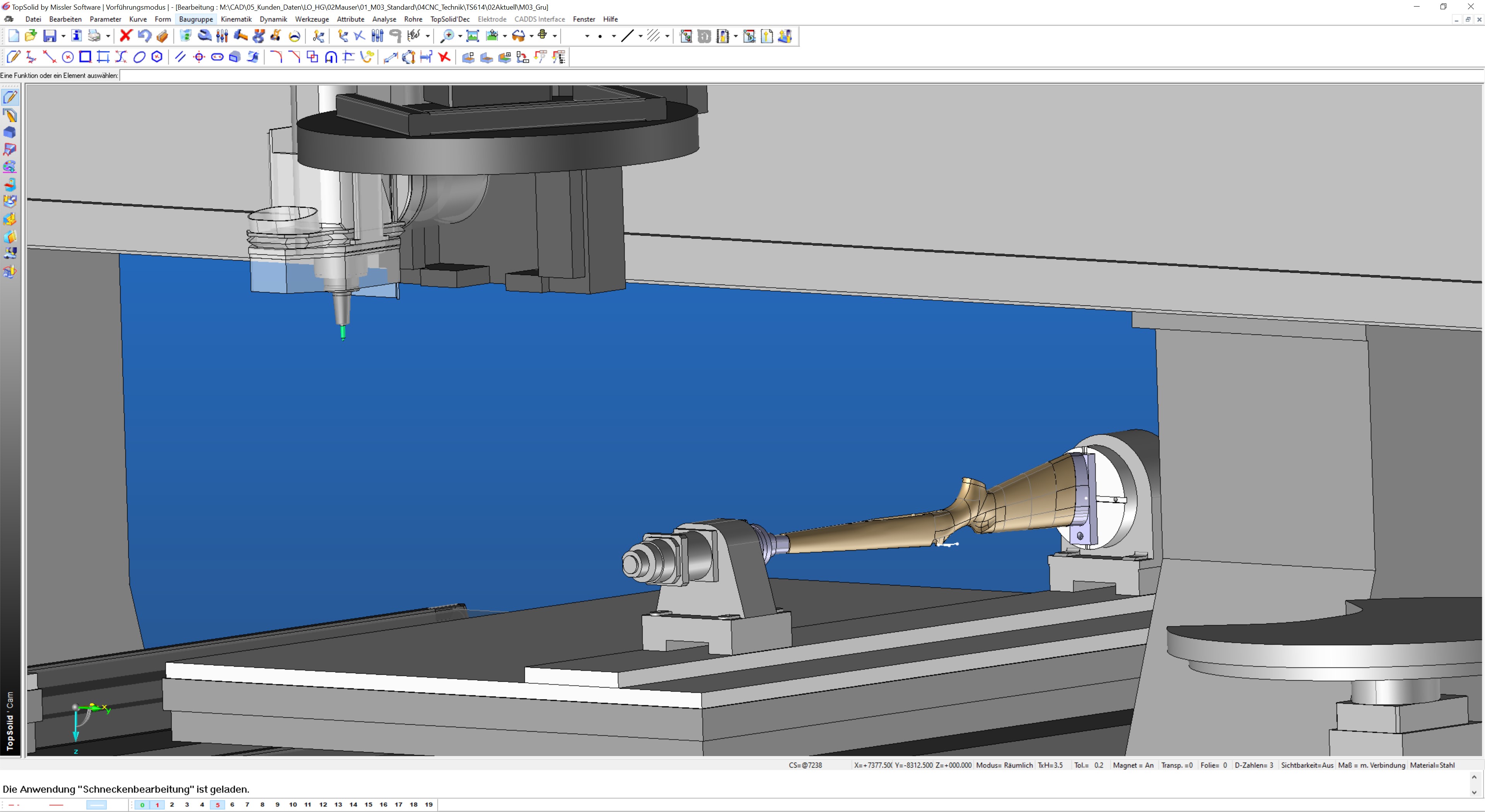

Mauser M03 Holzschaft 2 Aufspannung im Teilapparat. In dieser Aufspannung wird die Schaftkontur geschruppt/geschlichtet und diverse Ausfräsungen und Bohrungen an Schlosskasten, Pistolengriff durchgeführt.
In dieser Aufspannung wird die Schaftkontur geschruppt/geschlichtet und diverse Ausfräsungen und Bohrungen an Schlosskasten, Pistolengriff durchgeführt.

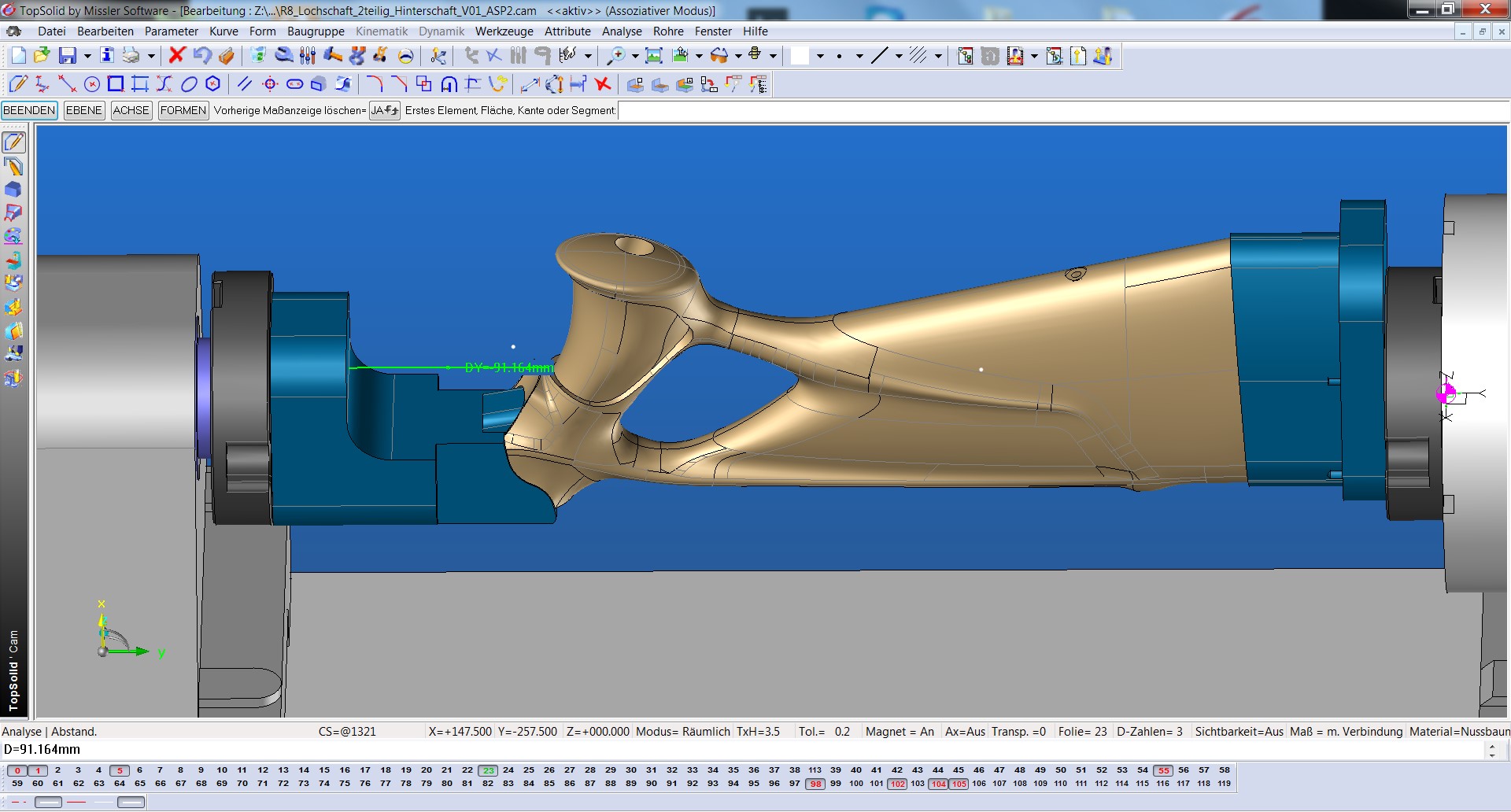

Blaser R8 Success 2tlg. Holzlochschaft Hinterschaft 2 Aufspannung im Teilapparat.
