Reverse Engineering, Flächenrückführung
Im Zuge von mehreren Projekten wurde mittels Reverse Engineering die Flächenrückführung der STL Daten von diversen Gewehrschäften der Jagd- und Sportwaffenhersteller Blaser, Mauser, J.P. Sauer&Sohn und Rigby durchgeführt.
Dabei handelte es sich um vom Schäfter handgefertigte Modelle von Vorder-, Hinter- und Ganzschäften für die für die Serienfertigung fertigungsgerechte CAD Daten erforderlich waren. Die Schäfte wurden anhand der Vorgabegeometrie aus den STL Daten komplett neu mit CATIA V5 parametrisch konstruiert um Änderungen bei Bedarf vornehmen zu können.

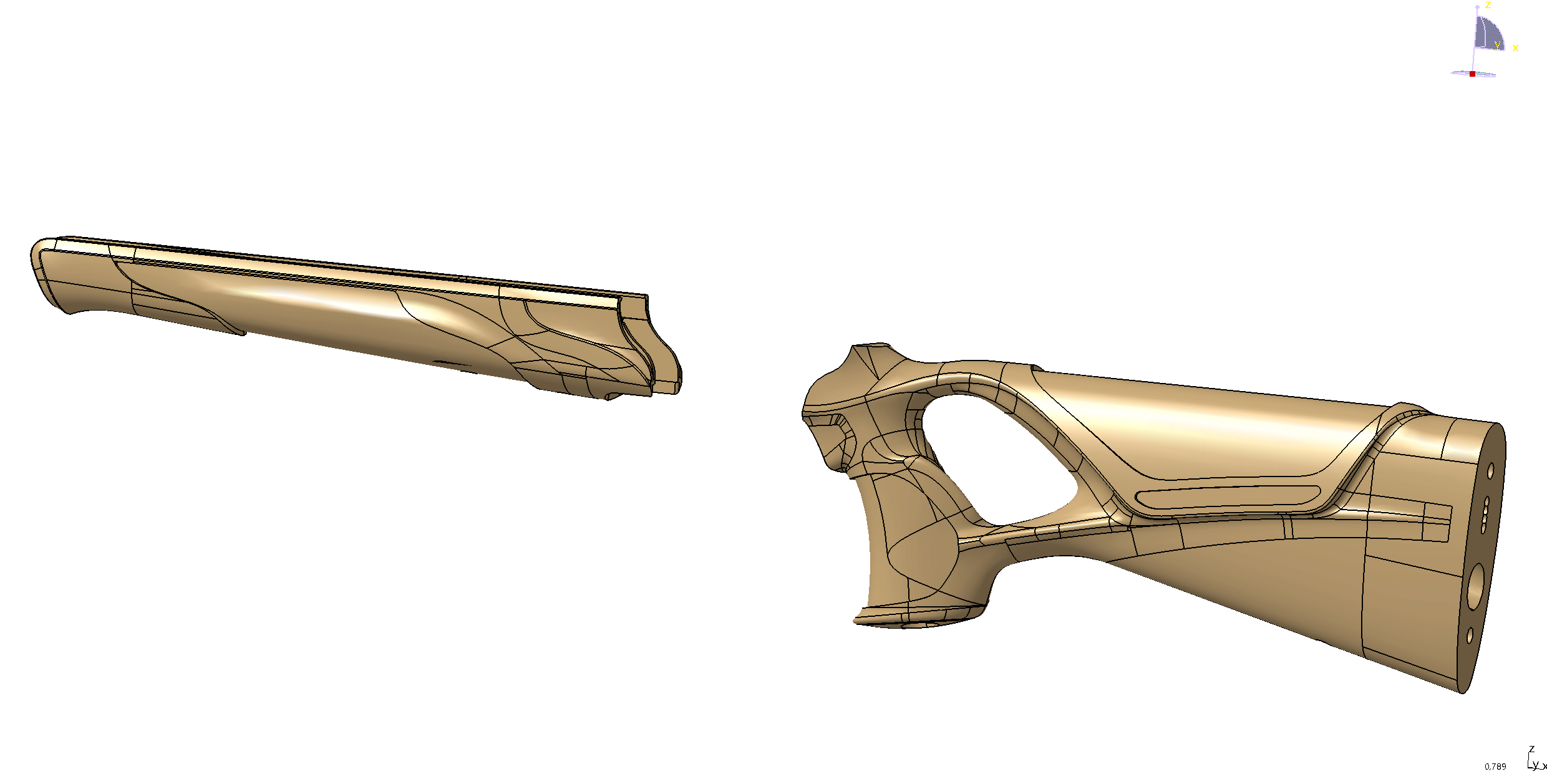

Reverse Engineering Blaser R8 Holzlochschaft 2 teilig, Vorder-und Hinterschaft

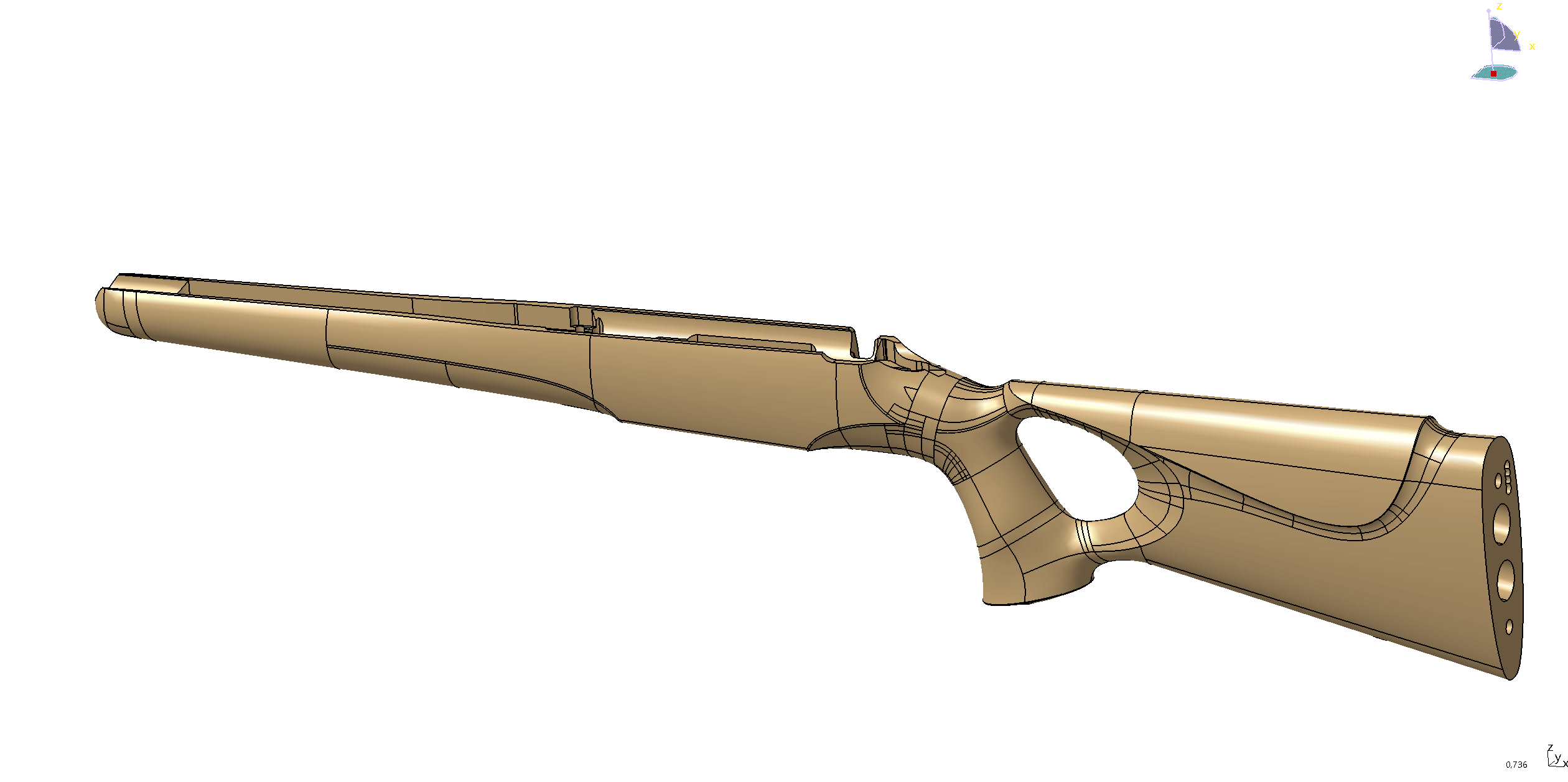

Reverse Engineering Mauser M12 Holzlochschaft

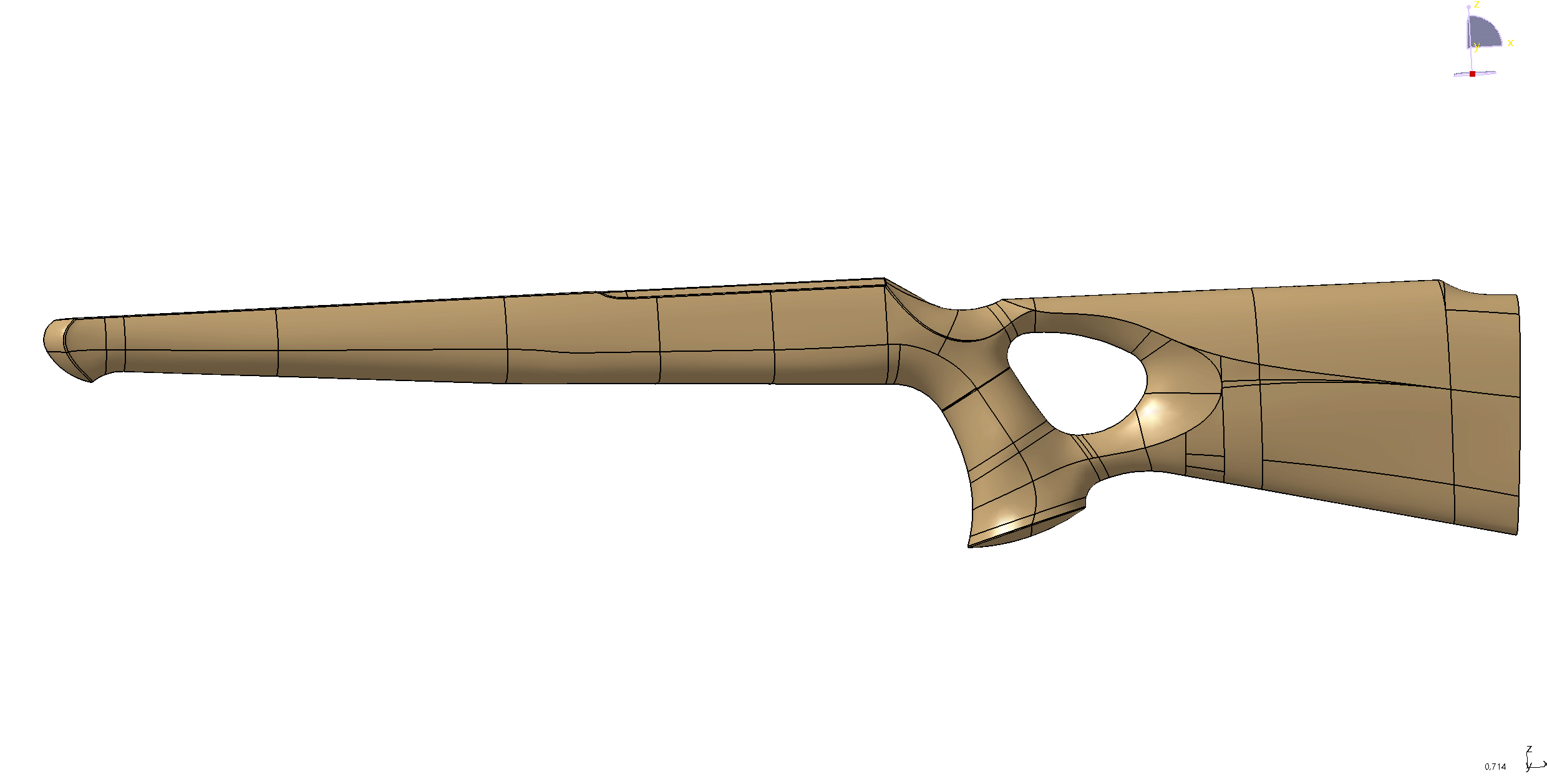

Reverse Engineering J.P. Sauer&Sohn 101 Holzlochschaft

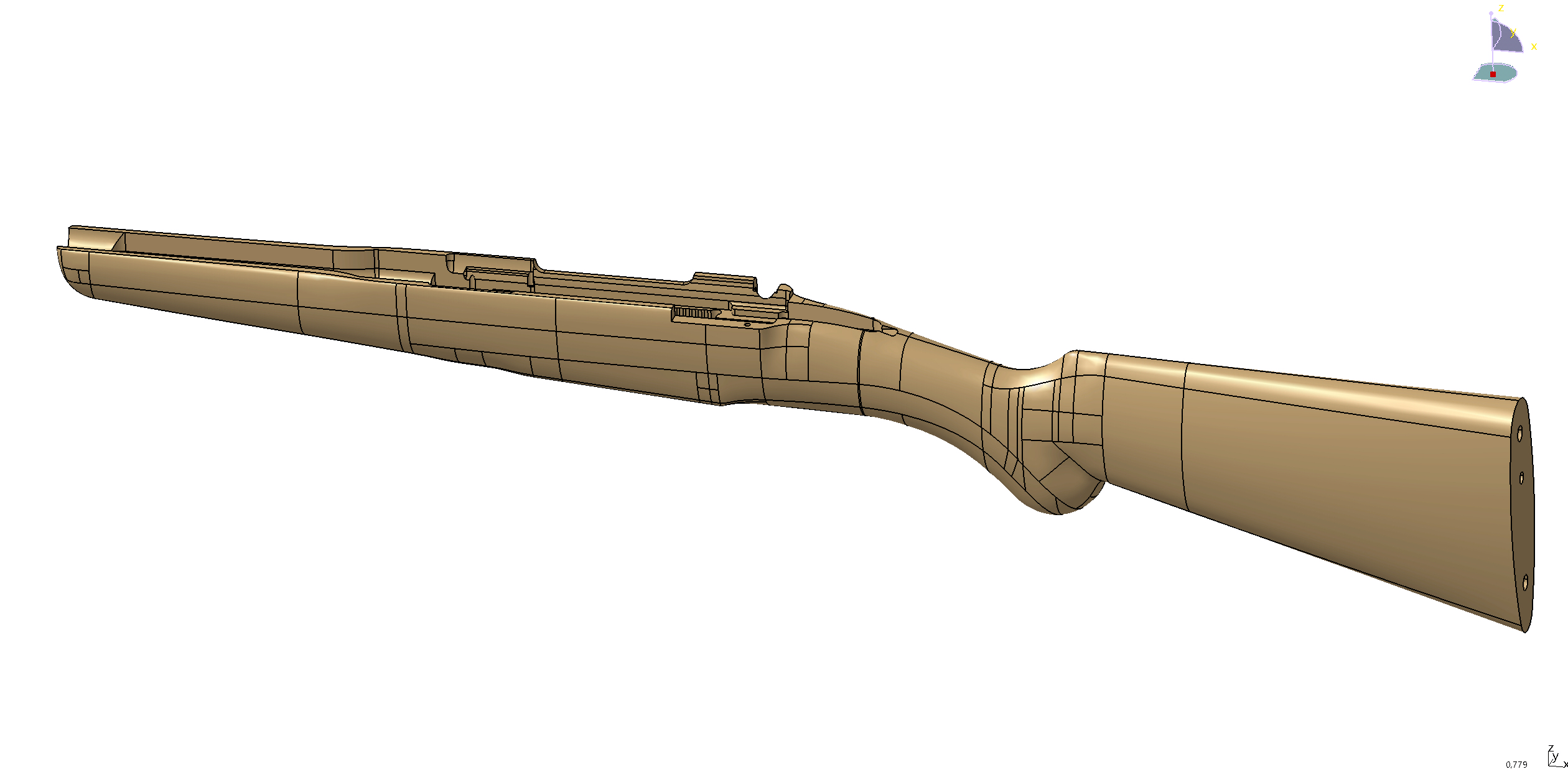

Reverse Engineering Rigby Highland Stalker Holzschaft
Für einen Zulieferer der Luftfahrtbranche wurden mehrfach Hydraulikleitungen von älteren Airbus Modellen im Zuge der Ersatzteilversorgung digitalisiert. Durch die von uns durchgeführte Flächenrückführung sind die vom Zulieferer zur Verfügung gestellten STL Daten für die Herstellung von Ersatzteilen verwendbar.

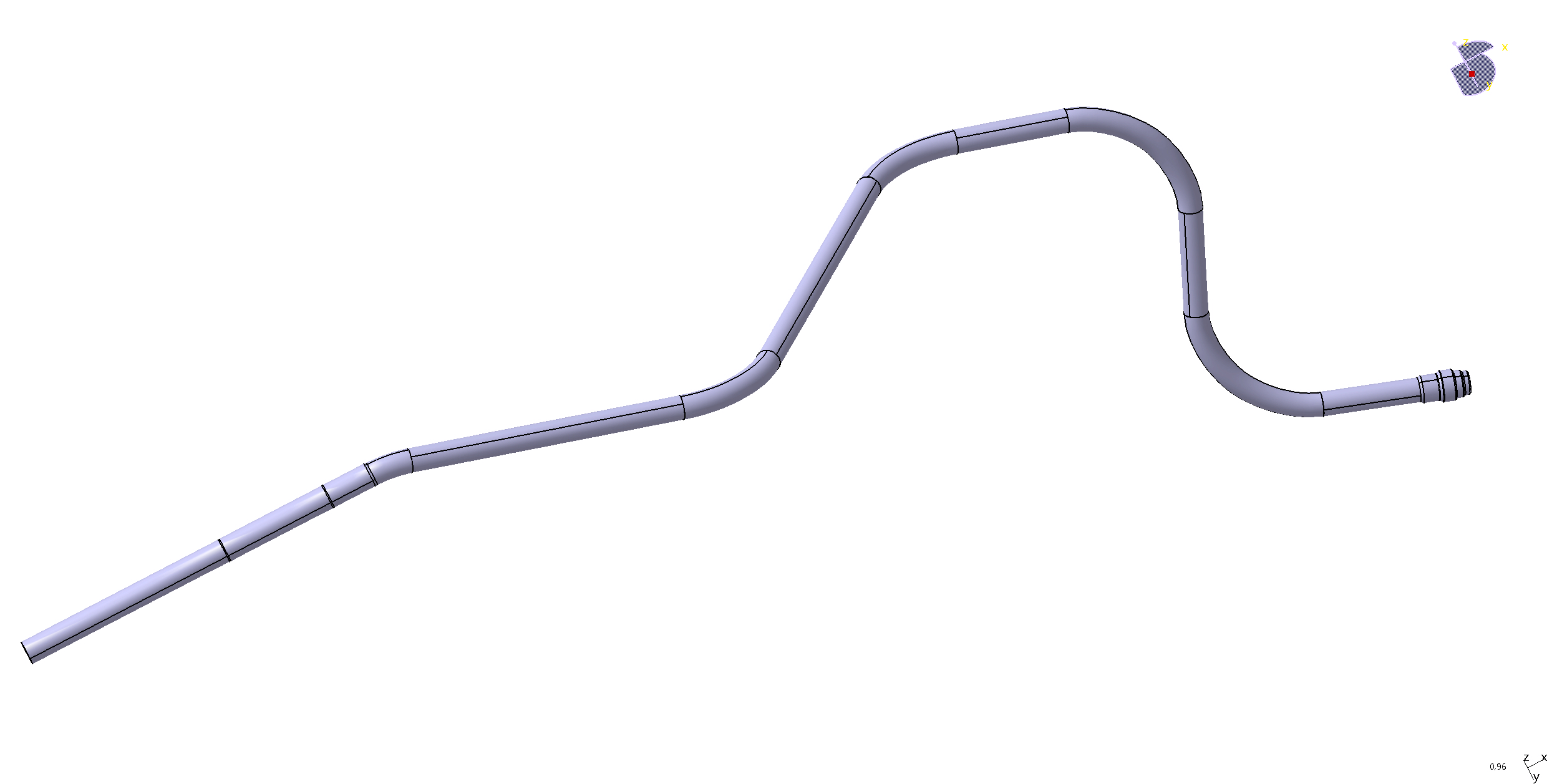

Flächenrückführung aus STL Daten Hydraulikrohr Airbus
